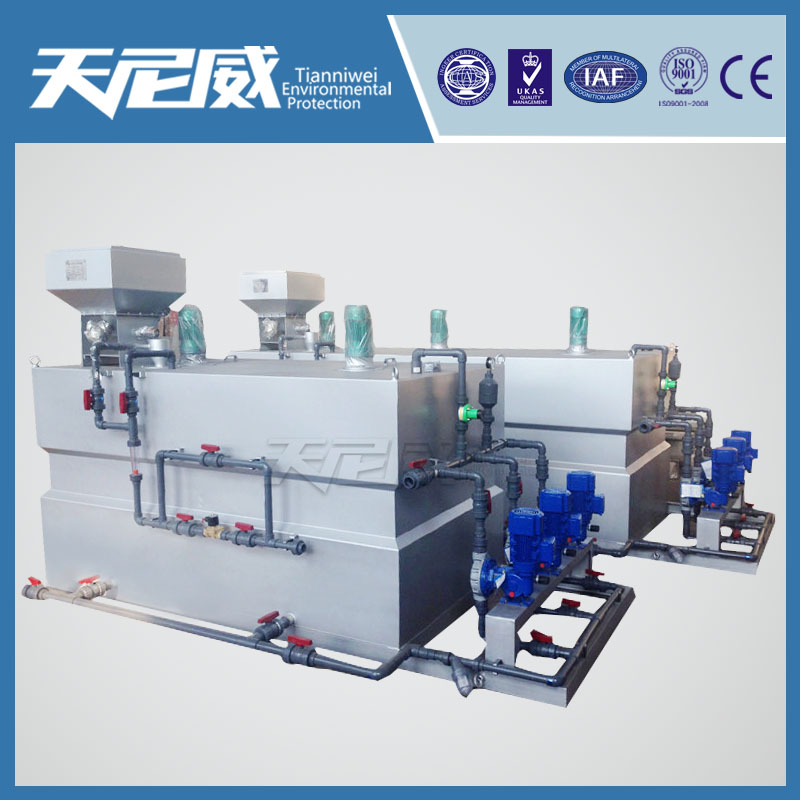

三腔自動加藥裝置的技術說明和參數

1、工作原理：

本機在我廠生產的全自動三腔式絮凝劑制備裝置是引進德國的先進技術,該產品性能先進、外型美觀、操作方便、自動化程度高。結合我國國情研制而成，其性能達到國外九十年代先進水平。粉狀固相絮凝劑通過一個特制螺旋在額定轉速下按進水流量準確可靠地按比例投加，送入混合器中，可以連續不斷地配制需要投加濃度的藥液。三腔藥箱分預制箱、熟化箱和溶液箱。在預制箱和熟化箱內均設有藥液攪拌機(雙級攪拌葉片)，攪拌機采用螺旋推進式結構，攪拌葉片及軸材質為不銹鋼材質，能均勻地對藥液進行混合及攪拌。溶液箱內配有電極式液位控制器，有三組液位信號輸出，具有高液位進水系統關閉功能，低液位進水系統打開功能，超低液位(故障)報警停機功能，并向帶式壓濾機發出停機指令。三腔藥箱各箱體底部均設有一個排污閥，通過一根總排污管排出。

2、總體結構：

本機小巧玲瓏，主要由以下部分組成：

1.料斗;

2.定量干粉投加器;

3.給水系統;

4.支架;

5.攪拌機;

6.溶液箱系統;

7.電控系統;

8.計量泵;

(1)、料斗

由不銹鋼板焊接而成，斗的大小有幾種規格與之配套，以適應不同用戶的需要。

(2)、干粉投料器

投料器固定在支架上，高分子聚合物通過特制的螺旋輸入到進水系統的混合器內，此螺旋由無極變速機拖動蝸輪減速器驅動，進料速度由變速機上的手輪來調節，一個36W的加熱器被固定在投料器的出料管上，起到恒溫防潮作用。

(3)、進水系統

進水系統是指壓力水進入混合器內的系統流程，它包括以下部分：

進水為0.1~0.6MPa，一般為自來水。

a、電磁閥：此閥受箱內液位計控制，當達到高液位時即停止供水，當到低液位時，此閥重新開啟進水。

b、流量計：本件為轉子流量計，直接顯示進水流量的讀數，一般控制流量比所需配制藥液量大5～15%。

c、混合器：混合器固定在支架上，同時接受水和聚合物，并進行充分混合，其上有一個可調的襯墊，調節襯墊可使水流與PAM干粉達到最佳混合效果。

(4)、支架

由方鋼制成，固定于溶液箱蓋板上，用來支撐定量投加器及進水系統。

(5)、攪拌機與溶液箱系統

溶液箱的有效容積為3000L，它分成三個小室和一個貯藥室，三個小室內設有特制的攪拌機進行溶解攪拌，個室為預制部分，后兩段進一步進行攪拌，使藥劑與水充分混勻，制成均一濃度的溶液供使用。各室之間有管道進行連通，室滿后，流入第二室，依此類推，最后進入貯藥室內，貯藥室內有四個液位傳感器，最高位為緊急停干粉投料器并停止進水，第二位(高位)為停止干粉投料器與停止進水，到第三液位(低位)時投料器開始進料并進水，至第四液位(最低位)時，停計量泵，待溶液恢復到第三位時重新開計量泵。其中最高位與最低位時，都會報警，提醒操作人員是否供水故障(水壓不足、中間管道被堵、電磁閥漏水)或計量泵未工作。

每個小室內均設有排空管道，室還設有溢流管道。

(6)、電控系統

控制箱置于支架上，箱上各運轉設備及加熱件均設有“自動”與“手動”檔，當打至“手動”時，相應部分可由人工控制;打至“自動”時，則進入自動運行。若某設備出現故障時，則會報警，提醒用戶進行處理或檢修。
